橋梁沉降觀測
2017-12-27發布2582次
一、橋梁沉降觀測點的布置位置？
1.橋臺的觀測點布置在橋臺耳墻上方的外側防撞墻上；
2.橋墩觀測點設在橋墩地面線上方1~5米處的墩身上；
3.另外，各橋隔跨在跨中部位的外側防撞墻上增設觀測點。
觀測對象施工完成后，即開始進行沉降觀測，具體設置點數及位置，由各相關承包人提出意見后報監理工程師審查確定。
二、橋梁沉降觀測要求？
1.觀測點設置后抓緊觀測，第一次測定的高程即為原始高程；
2.施工期間，每10天觀測一次，作好記錄，觀測資料達到3次以后，開始繪制走勢曲線，并及時報送監理工程師，分析路基和橋梁穩定狀況；
3.觀測設施及觀測資料需妥善保管，路基和橋梁工程驗收時，連同路基和橋梁質量檢測資料一道移交路面施工單位及路面監理工程師。路面工程施工期間，由路面施工單位繼續觀測，路面完工交驗后，將觀測資料移交給項目管理處。如承包人沒有按上述要求設置沉降觀測點并進行沉降觀測，項目管理處將安排其他單位完成，發生的費用由相關承包人承擔。
三、案例
案例一、 成渝客專高鐵沉降觀測工程

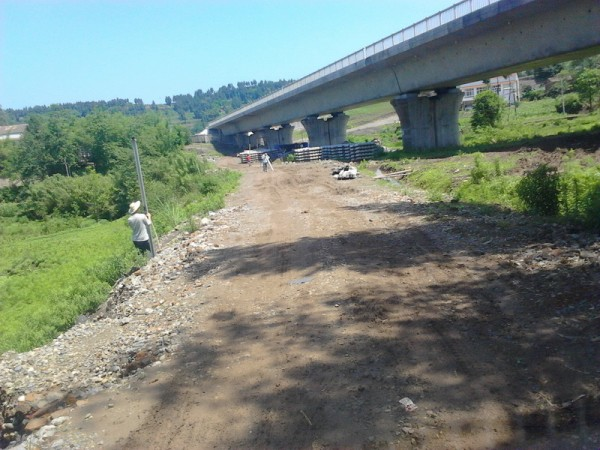

圖為：高鐵線下工程橋梁沉降觀測

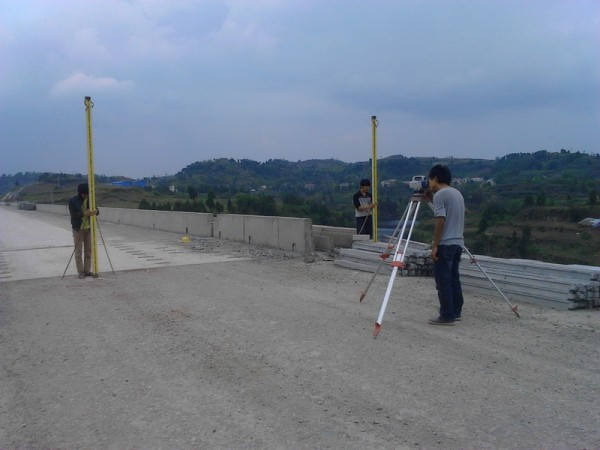

圖為：高鐵線下工程路基沉降觀測成渝客專高鐵沉降觀測工程
案例二、成渝客專二等水準測量

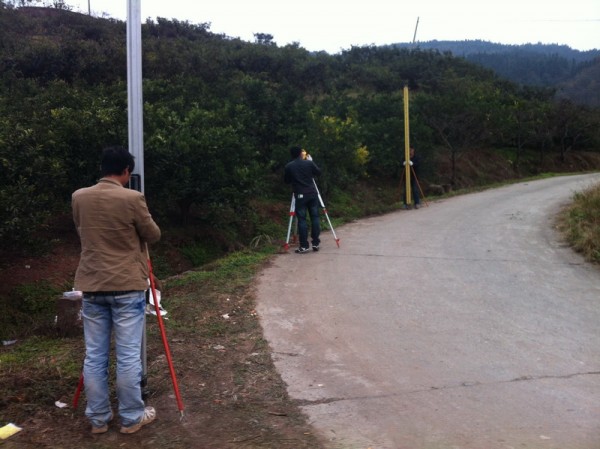

圖為：二等水準測量作業 成渝客專二等水準測量
案例三、 川南城際鐵路CN3標沉降觀測

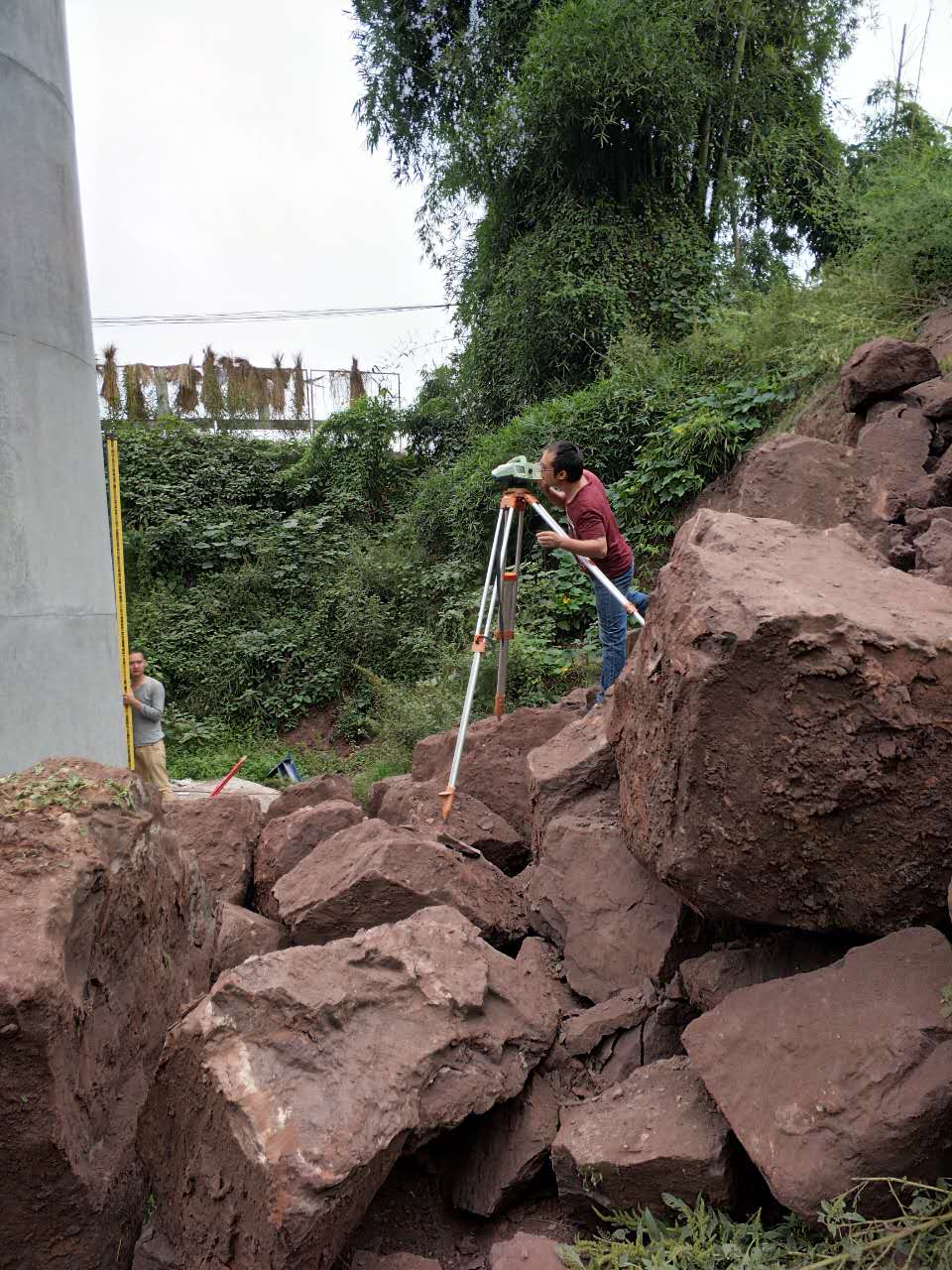

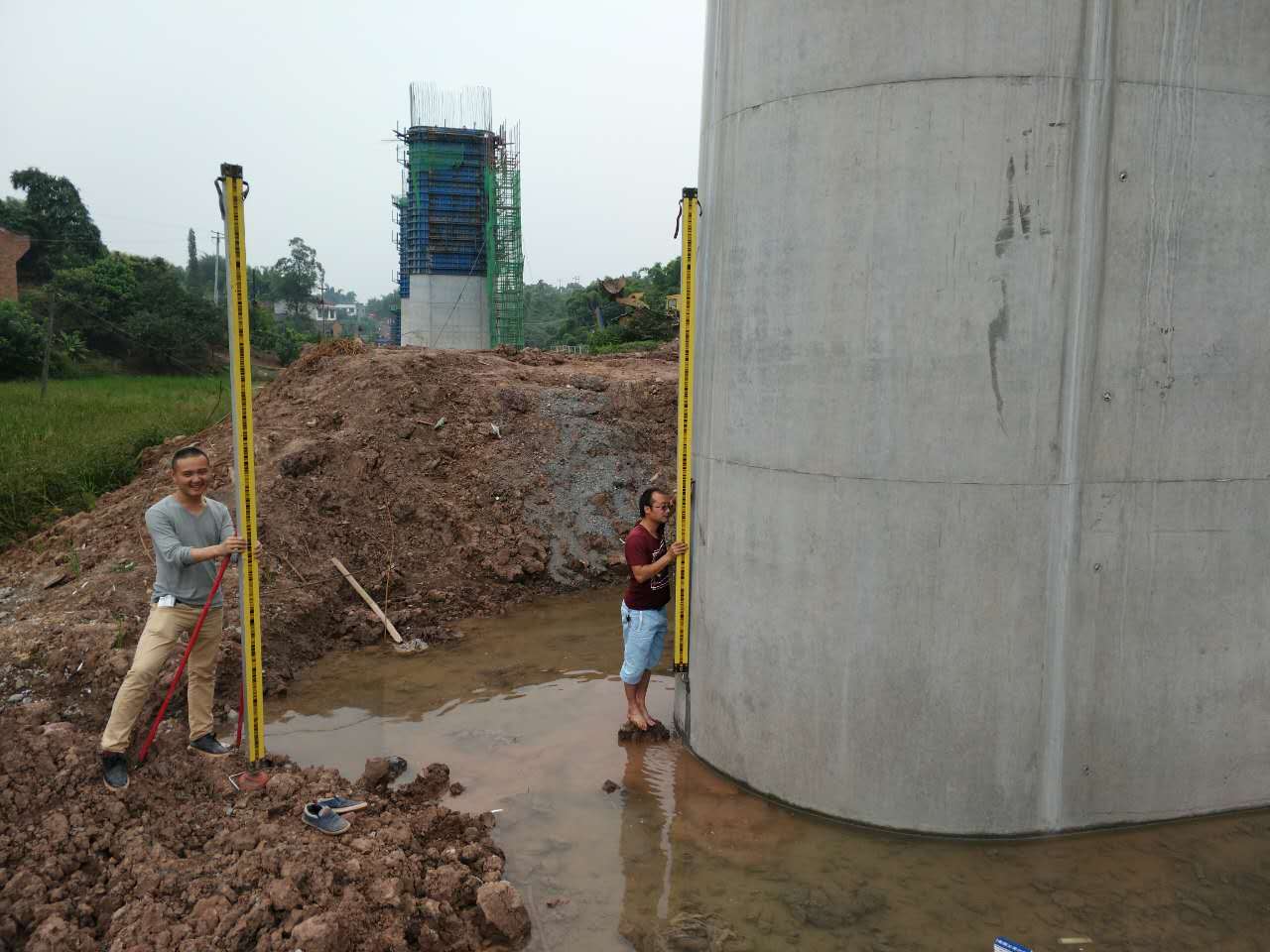

圖為：川南城際鐵路CN3標沉降觀測現場照片
2017年9月11日，我司員工來到自貢市富順縣305省道附近，準備著為期兩年左右的川南城際鐵路CN3標沉降觀測工作。不管條件怎樣，他們始終堅持著“專業、精確、及時、周到”的理念為廣大客戶提供服務。
