一、邊坡監控量測簡介
邊坡穩定問題由于受其復雜的地質條件的影響,一直是巖土工程界關注的焦點問題。 隨著國民經濟的快速發展,人類的工程活動必然越來越頻繁,規模也越來越大。同時,由于工程場地的可選余地正在減少,工程設計在一定程度上將面臨更加復雜的地質條件。 因此,在進行邊坡設計時需要更多的考慮邊坡的地質條件對其穩定性的影響及其變化趨勢。
長期以來,工程地質界、巖土力學界對邊坡穩定性進行了大量的研究工作,但至今仍難以找到準確評價的理論和方法。比較有效地處理這類問題的方法,就是理論分析、專家群體經驗知識和監測控制系統相結合的綜合集成的理論和方法。
可見邊坡監測與反饋分析是邊坡工程中的一個重要環節。同時,為了使監測與反饋符合巖土工程動態優化設計和信息化施工的要求,需要建立監測信息快速反饋分析技術
二、邊坡監控量測目的
邊坡工程監測的主要目的:
(a) 為了保證工程施工和運行的安全。
(b) 評價邊坡理論分析結果和經驗判斷成果的依據,是修改設計和指導施工的客觀標準。
(c) 為工程巖土體力學參數的反演分析提供資料。
(d) 為掌握邊坡變形特征和規律提供資料,指導在邊坡發生嚴重變形條件下的應急處理。
(e) 為分析巖體結構與邊坡變形破壞的關系,預測邊坡變形破壞趨勢,評價邊坡的長期穩定性提供條件。
三、邊坡監控量測系統的設計原則
由于監測系統對邊坡設計、施工和運行都起著相當重要的作用,重要工程的監測系統應當通過綜合各種有關資料和信息進行精心設計。一般要按照以下設計原則:
(a) 可靠性原則 包括監測方法的可靠性和監測儀器的可靠性。
(b) 多層次原則 指采用多種監測手段以便互相補充和校核;采用地表監測和地下監測相結合的立體監測。
(c) 以位移為主的監測原則 變形監測是邊坡監測的主要手段,也是變形破壞分析的基本依據。
(d) 關鍵部位優先原則 分析各種有關資料,確定監測的關鍵部位和敏感部位等重點部位,并優先布置監測點。
(e) 整體控制原則 保證監測系統對整個邊坡的覆蓋。
(f) 遵照工程需要原則 監測系統的布置要充分考慮工程的特點和工程建筑對邊坡的要求。
(g) 方便適用原則 監測方法和儀器要便于操作和分析,力求簡單易行。
(h) 經濟合理原則 監測系統要考慮信息的豐富性和造價的合理性?xún)煞矫娴囊?/span>
四、建立監測系統的關鍵技術問題
（1） 關鍵部位和敏感部位的確定
根據突破理論,巖土體發生破壞,不可能各個部位都同時發生,只能從一處或少數幾處開始發生點破壞,然后隨著應力調整、強度和外界條件等的變化,或者繼續發生逐次破壞,或者轉向穩定。 因此,優先監測潛在變形破壞點能提高整個監測系統的效率。
突破理論應用的關鍵是確定關鍵部位和敏感部位,這就需要綜合研究各種信息,包括工程信息、地質條件信息、理論分析成果、專家群體經驗、施工運行中的信息及氣象信息等,分析邊坡各種可能的變形破壞機理,研究各種變形破壞機理下的可能的關鍵部位和敏感部位,最后綜合確定邊坡的關鍵部位和敏感部位。
工程應用表明,由有理論、有經驗且熟悉各種信息的人員主持監測系統的設計,不僅可以使監測系統具有更高的效率,而且還可以節約大量的監測經費。
（2） 監測技術研究
監測系統的功能主要依靠監測技術來實現。系統的可靠性很大程度上取決于監測儀器的可靠性。 所以建立監測系統時首先要了解當前監測技術的發展狀況,選擇合適的儀器,必要時可研制適用儀器,提高監測技術水平。
由于巖土工程的地質條件和工程條件的復雜性,為了滿足具體工程的不同要求,人們對監測技術的發展極其重視。監測儀器種類繁多,從功能上看,監測儀器分為位移監測、動態監測、應力監測以及地表水和地下水監測。原理上看,分為機測、電測和光學測量等類型。從讀數方法上看,主要有接觸測量、有線遙測和無線遙測三種。
五、案例
案例一、云南大關邊坡監測工程

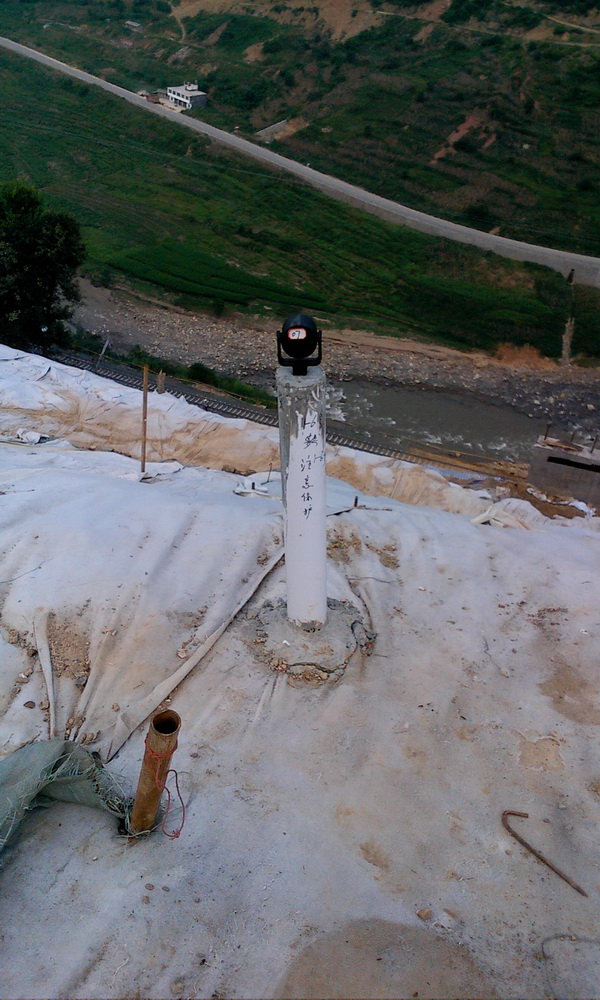

圖為：邊坡水平位移與豎向位移監測及監測點云南大關邊坡監測工程
案例二、南充嘉陵區市政建設工程監測

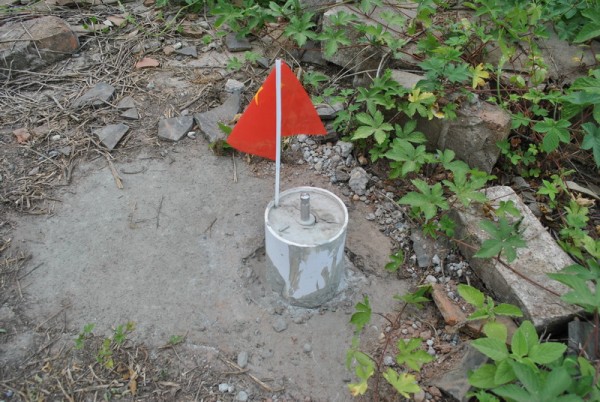

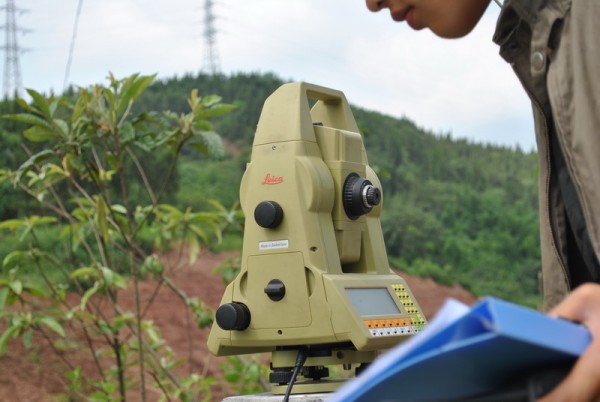

圖為：邊坡水平位移觀測及監測點 ，南充嘉陵區市政建設工程監測
